Il-pompa ta 'l-arja ġewwa monitor tal-pressjoni tad-demm tista' tidher qisha biss mutur żgħir u dijaframma, iżda tiddetermina kemm il-pulzieri jintefaħ malajr, kemm hi stabbli l-pressjoni, kemm ħsejjes l-apparat, u anke jekk l-algoritmu jistax jaqbad mewġa tal-polz valida fi żmien raġonevoli. Ħafna xerrejja jistaqsu biss żewġ mistoqsijiet waqt l-għażla: Kemm tiswa? Kemm tipproduċi pressjoni? Imbagħad, matul l-istadju tal-prototip, jiskopru t-tnixxija taqbeż il-limiti, l-istorbju huwa diffiċli biex jiġi kkontrollat, jew il-fluss ivarja minn lott għal lott. Il-problema ħafna drabi mhix il-pompa nnifisha, iżda l-fatt li l-kundizzjonijiet tal-applikazzjoni ma kinux definiti b'mod ċar waqt l-għażla.

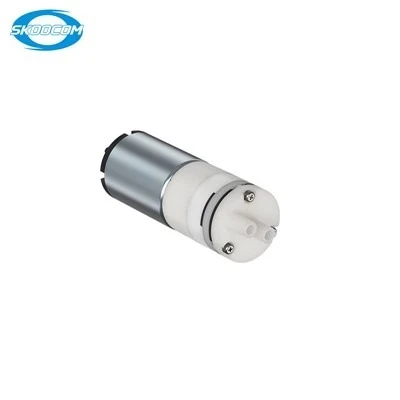

L-SKOOCOMSC3203XPMhija pompa ta 'l-arja mikro ta' pressjoni pożittiva disponibbli f'verżjonijiet DC3.0V, DC6.0V, DC12V, u DC24V. Il-kundizzjonijiet tat-test tiegħu huma speċifiċi ħafna: tank 500CC jintefaħ minn 0 sa 300mmHg f'inqas minn 5 sekondi, it-tnixxija hija inqas minn 10mmHg/min f'300mmHg, il-fluss huwa akbar minn 4.0L/min, il-pressjoni hija akbar minn 100kPa, l-istorbju huwa inqas minn 65dB, 12,00 0cm f'ħin ta 'ħajja. Is-seba 'parametri li ġejjin huma dawk li nemmen li jistħoqqilhom l-aktar attenzjoni meta jiġu ddisinjati monitors tal-pressjoni tad-demm, monitors tal-pazjenti, u apparati ta' terapija pnewmatika.
1. Ħin ta 'Inflazzjoni: Mhuwiex Dwar L-ebda -Fluss ta' Tagħbija, iżda Dwar it-Tank u l-Cuff
L-ispeċifikazzjoni tal-ħin tal-inflazzjoni għall-SC3203XPM hija "inqas minn 5 sekondi minn 0 sa 300mmHg f'tank ta '500CC." Tank ta '500CC huwa qrib il-volum ekwivalenti ta' cuff adult, u 300mmHg ikopri l-medda sistolika ta 'fuq għal ħafna adulti. Din il-kundizzjoni hija aktar sinifikanti minn fluss ta' ebda-tagħbija.
Għaliex? Minħabba li pompa tista 'tidher tajjeb mingħajr tagħbija, iżda ladarba tkun imqabbda ma' cuff, valv, u tubi, il-pressjoni tad-dahar togħla u tinżel il-fluss. Dak li jeħtieġ monitor tal-pressjoni tad-demm huwa "veloċità ta 'inflazzjoni mgħobbija." Jekk il-pompa tista 'tilħaq 300mmHg f'tank ta' 500CC fi żmien 5 sekondi, tindika torque, siġillar u tqabbil tajjeb tal-valv. Għal monitor tal-pressjoni tad-demm tad-dar, ħin ta 'inflazzjoni iqsar ifisser ħin ta' stennija iqsar, u l-utent ma jħossx li d-driegħ jiġi mbuttat għal żmien twil wisq. Għal apparati li jaħdmu b'batterija-, tħaddim iqsar tal-mutur ta' tagħbija-għoli jfisser ukoll konsum tal-enerġija aktar kontrollabbli.
Madankollu, żomm f'moħħok li cuff akbar jeħtieġ aktar arja. Pulzieri kbar għall-adulti, pulzieri pedjatriċi, u tubi itwal kollha jibdlu l-ħin attwali tal-inflazzjoni. Matul l-għażla, huwa aħjar li tgħaqqad il-pulzieri u t-tubi reali, tirreġistra l-kurva tal-pressjoni b'sensor, u ma tistrieħx biss fuq id-datasheet.
2. Tnixxija: 10mmHg/min Hija Linja Prattika Ħafna
It-tnixxija hija waħda mill-aktar parametri sottovalutati fil-pompi tal-arja tal-monitor tal-pressjoni tad-demm. Pompa tista' tintefaħ malajr iżda tonqos milli żżomm il-pressjoni, u tikkawża li l-algoritmu jżid l-arja ripetutament. Dan itawwal il-ħin tal-kejl u jżid il-ħoss u l-konsum tal-enerġija. L-ispeċifikazzjoni tat-tnixxija tal-SC3203XPMhuwa "inqas minn 10mmHg/min minn 300mmHg f'tank 500CC."
Dan in-numru huwa pjuttost prattiku għall-apparat mediku. It-tnixxija ma tiġix biss mill-pompa. Jiġi wkoll mill-valv, konnessjonijiet tat-tubi, u l-cuff innifsu. Jekk il-flap tal-valv tal-pompa ma joqgħodx sew, jew jekk is-siġillar ma jkunx biżżejjed wara li jieqaf il-mutur, il-pressjoni tinżel bil-mod. 10mmHg/min tfisser li qrib 300mmHg, il-pressjoni tinżel b'inqas minn 10mmHg f'minuta waħda, u tħalli tieqa ta 'kampjunar stabbli għall-algoritmu.
Fi proġetti reali, rajt it-tnixxija ġenerali tas-sistema jaqbeż il-limiti, biss biex sibt li l-konnettur tat-tubi ma kienx imdaħħal kompletament-mhux problema tal-pompa. Għalhekk, meta tagħżel pompa, il-pompa, il-valv, it-tubi u l-pulzieri għandhom jiġu ttrattati bħala sistema pnewmatika waħda. It-tnixxija baxxa tal-SC3203XPM tista 'tnaqqas il-kumpens tal-pressjoni meħtieġ mis-sistema, iżda t-tnixxija tas-sistema finali għad trid titkejjel.
3. Pressjoni: 100kPa Huwa Headroom, Mhux l-Endpoint
L-SC3203XPM jagħti aktar minn 100kPa, li huwa madwar 750mmHg. Il-monitors tal-pressjoni tad-demm ġeneralment jeħtieġu biss li jilħqu madwar 300mmHg, allura għaliex hija meħtieġa pressjoni għolja bħal din? Minħabba headroom.
Headroom jipprovdi tliet benefiċċji. L-ewwel, taħt cuff u reżistenza tat-tubi differenti, il-pompa xorta tista 'tilħaq il-pressjoni fil-mira. It-tieni, il-pompa m'għandhiex għalfejn taħdem b'tagħbija sħiħa għal perjodi twal, u tnaqqas is-sħana u l-ilbies tal-mutur. It-tielet, meta l-vultaġġ tal-batterija jinżel, għad hemm xi riżerva ta 'pressjoni. Għal apparati NIBP, headroom tal-pressjoni tfisser li l-algoritmu għandu aktar spazju biex jaġġusta taħt kundizzjonijiet anormali.
Madankollu, pressjoni ogħla mhux dejjem aħjar. Pressjoni ogħla ħafna drabi tiġi b'aktar storbju, kurrent u daqs. Monitor tal-pressjoni tad-demm jeħtieġ "biżżejjed u stabbli," mhux pressjoni estrema. Il-100kPa tal-SC3203XPM huwa setting pjuttost bilanċjat.
4. Fluss: 4.0L/min Huwa Adattat għall-biċċa l-kbira tal-Apparat tal-Cuff
Fluss akbar minn 4.0L/min huwa mainstream-sa-firxa ta 'fuq fost pompi ta' pressjoni mikro pożittiva. Il-fluss jaffettwa direttament il-veloċità tal-inflazzjoni u jaffettwa wkoll il-varjazzjonijiet tal-pressjoni waqt il-bidla tal-valv. Għal monitors tal-pressjoni tad-demm, fluss wisq jista 'jikkawża qabża tal-pressjoni, li teħtieġ kontroll PWM ifjen mill-algoritmu. Fluss żgħir wisq ifisser inflazzjoni bil-mod u esperjenza fqira tal-utent.
Il-fluss tal-SC3203XPM, flimkien mal-ħin ta' inflazzjoni ta' inqas-min-5 sekondi, juri effiċjenza tajba taħt tagħbija ta' 500CC. Jekk it-tagħmir tiegħek huwa monitor tal-pazjent, reġistratur tal-pressjoni tad-demm ambulatorju, jew apparat li jkejjel ta 'spiss, dan il-fluss jista' jappoġġja ritmu ta 'kejl aktar mgħaġġel. Għal apparati portabbli ta 'enerġija baxxa, il-verżjonijiet 3V jew 6V jistgħu jintużaw, b'ċiklu ta' xogħol imnaqqas biex jikkontrolla l-fluss u l-istorbju.
5. Ħoss: 65dB Huwa Figura Pompa Bare; l-Apparat Tlesti Jista 'Jittejjeb
L-istorbju huwa inqas minn 65dB imkejjel fi 30cm. Din l-ispeċifikazzjoni hija importanti għall-moniters tal-pressjoni tad-demm tad-dar. Ħadd ma jrid jisma' apparat li jinstema' bħal drill żgħir f'kamra kwieta. 65dB huwa bejn wieħed u ieħor il-volum ta 'konversazzjoni normali. Huwa aċċettabbli għall-apparat mediku tad-dar, iżda mhux speċjalment kwiet.
L-istorbju sħiħ tal-apparat jiddependi ħafna fuq l-installazzjoni. Il-muntaturi tal-gomma, l-iżolament tat-tubi, is-siġillar tal-kompartiment, u l-fowm tad-damping kollha jistgħu jibdlu r-riżultat finali. L-SC3203XPM innifsu għandu kontroll tajjeb tal-istorbju, u b'disinn strutturali xieraq, il-ħoss tal-apparat komplet jista' jitnaqqas aktar. Bil-maqlub, jekk il-pompa tkun iebsa-immuntata direttament fuq kaxxa tal-plastik, anke pompa tajba tkabbar il-vibrazzjoni. Matul l-għażla, ma tħaresx biss lejn il-valur dB tal-pompa; agħmel li l-inġinier strutturali jevalwaha wkoll.
6. Ħajja: Kif tifhem 120,000 Ċiklu
Il-kundizzjoni tat-test tal-ħajja għall-SC3203XPMhuwa: 5 sekondi mixgħula, 2 sekondi mitfija, 5 sekondi tal-egżost, aktar minn 120,000 ċiklu. Din il-kundizzjoni tissimula l-mudell attwali tax-xogħol ta 'moniter tal-pressjoni tad-demm ripetutament jintefaħ, iżżomm il-pressjoni, u teżawrixxi.
Ejja npoġġuha f'perspettiva: jekk apparat jintuża 10 darbiet kuljum, jiġifieri 3,650 darba fis-sena. 120,000 ċiklu huwa bejn wieħed u ieħor ekwivalenti għal 32 sena. Naturalment, il-ħajja attwali hija affettwata mill-vultaġġ, it-tagħbija, it-temperatura ambjentali, it-trab u l-kwalità tal-mutur. Il-muturi brushed għandhom ħajja iqsar taħt vultaġġ għoli, tagħbija għolja, u temperatura għolja. L-ambjent tax-xogħol tal-SC3203XPM huwa 0-50 grad u 75% RH. Kundizzjonijiet barra din il-firxa jeħtieġu evalwazzjoni addizzjonali.
Għall-apparat mediku, il-ħajja mhix biss dwar "kemm jista 'jintuża." Hija tirrigwarda wkoll il-konsistenza u s-servizz ta' wara-bejgħ. Jekk il-fluss tiddegrada malajr wisq fil-lottijiet bikrija, il-limiti tal-algoritmu se jersqu. Għalhekk, id-dejta tat-test tal-ħajja hija referenza importanti waqt l-għażla, iżda ma tistax tissostitwixxi l-verifika kompleta tal-affidabbiltà tal-apparat.
7. Vultaġġ: Kif Agħżel Bejn 3V, 6V, 12V, u 24V
L-SC3203XPM jiġi f'erba' verżjonijiet ta 'vultaġġ, b'kurrenti ratati ta': DC3.0V inqas minn 1500mA, DC6.0V inqas minn 1000mA, DC12V inqas minn 600mA, u DC24V inqas minn 300mA. Il-qawwa hija bejn wieħed u ieħor simili; id-differenza hija t-tqabbil tal-kurrent u tas-sistema.
3V u 6V huma adattati għal apparati portabbli li jaħdmu bil-batterija-, bħal monitors elettroniċi tal-pressjoni tad-demm tad-dar, monitors tal-pressjoni tad-demm tal-polz, u apparati tal-massaġġi portabbli. 12V huwa adattat għal karozzi, adapters tad-dar, u xi apparat mediku. 24V huwa adattat għal kontroll industrijali, monitors tal-pazjenti, u applikazzjonijiet li jeħtieġu kurrent baxx. L-għażla ta 'vultaġġ mhix dwar "ogħla huwa aħjar"; huwa dwar l-arkitettura tal-enerġija tiegħek, is-sekwenza tal-batterija, u r-rekwiżiti tas-sigurtà.
Jekk l-apparat juża erba 'batteriji alkalini, il-verżjoni 6V hija aktar naturali. Jekk juża adapter 12V, il-verżjoni 12V telimina l-ħtieġa ta 'ċirkwit ta' spinta. Jekk hija sistema medika 24V, il-verżjoni 24V għandha kurrent aktar baxx, li tagħmel it-telf tal-linja u s-sħana aktar faċli biex tikkontrolla.
Speċifikazzjonijiet SC3203XPM f'daqqa t'għajn
| Oġġett | Speċifikazzjoni |
|---|---|
| Vultaġġ nominali | DC3.0V / DC6.0V / DC12V / DC24V |
| Kurrent nominali | <1500mA / <1000mA / <600mA / <300mA |
| Ħin tal-inflazzjoni | <5s, from 0 to 300mmHg in a 500CC tank |
| Tnixxija | <10mmHg/min from 300mmHg in a 500CC tank |
| Fluss ta 'arja | >4.0L/min |
| Pressjoni | >100kPa |
| Storbju | <65dB (30cm away) |
| Medju | Arja |
| Test tal-ħajja | >120,000 ċiklu (5s mixgħula, 2s mitfija, 5s exhaust) |
| Ambjent tax-xogħol | 0-50 grad, 75% RH |
Kunċetti Żbaljati Komuni
L-ewwel kunċett żbaljat qed tħares biss lejn il-prezz. Pompa tista' tkun ftit dollari orħos, imma jekk it-tnixxija tkun għolja, il-ħoss ikun qawwi, u l-konsistenza tal-lott hija fqira, aktar tard id-debugging tal-algoritmu u l-ispejjeż ta' wara-bejgħ jistgħu jirdoppjaw. It-tieni kunċett żbaljat qed iħares biss lejn il-pressjoni massima filwaqt li jinjora l-fluss u t-tnixxija. Monitor tal-pressjoni tad-demm jeħtieġ rispons dinamiku, mhux pressjoni għolja statika. It-tielet kunċett żbaljat huwa li jinjora l-kundizzjonijiet tat-test. 500tank CC, 300mmHg, u distanza ta '30cm-meta dawn il-kundizzjonijiet ivarjaw, id-dejta mhix komparabbli. Ir-raba 'kunċett żbaljat huwa li tagħżel il-pompa b'mod iżolat, mingħajr ma tikkunsidra l-valv, it-tubi, il-pulzieri u l-istruttura.
Mistoqsijiet Frequenti
Jista' l-SC3203XPM jintuża f'moniters elettroniċi tal-pressjoni tad-demm?
Iva. L-ispeċifikazzjonijiet tal-ħin tal-inflazzjoni, it-tnixxija, il-pressjoni u l-istorbju tiegħu huma adattati għall-apparati NIBP. L-għażla finali tiddependi wkoll fuq il-volum tal-pulzieri u d-disinn sħiħ tas-sistema pnewmatika.
Tista' l-verżjoni 3V tilħaq 300mmHg?
Taħt il-kundizzjoni tat-tank 500CC, il-SC3203XPMserje tista 'tagħmel dan. Madankollu, il-verżjoni 3V tiġbed kurrent ogħla, għalhekk ir-reżistenza interna tal-batterija u t-telf tal-linja għandhom jiġu evalwati. Ittestjar attwali huwa rakkomandat.
Jista' l-istorbju jkun inqas minn 65dB?
65dB hija d-dejta tal-pompa vojta f'30cm. L-apparat sħiħ normalment jista 'jitjieb aktar permezz ta' damping tal-vibrazzjoni, iżolament tat-tubi, u ottimizzazzjoni tal-kompartiment.
120,000 ċiklu huma biżżejjed?
F'10 kejl kuljum, teoretikament jista 'jdum għal ħafna snin. Il-ħajja attwali tiddependi fuq il-vultaġġ, it-tagħbija, it-temperatura u l-ħin tat-tħaddim kontinwu. Ittestjar komplet tal-ħajja tal-apparat huwa rakkomandat.
Konklużjoni
L-għażla ta 'pompa tal-arja mikro għal monitor tal-pressjoni tad-demm mhix dwar is-sejba tal-ogħla speċifikazzjonijiet. Huwa dwar is-sejba tal-aħjar tqabbil għas-sistema. Il-ħin tal-inflazzjoni, it-tnixxija, il-pressjoni, il-fluss, il-ħoss, il-ħajja, u l-vultaġġ għandhom jitqiesu flimkien. Is-saħħa tal-SC3203XPM tinsab fl-ispeċifikazzjonijiet ibbilanċjati tagħha, kundizzjonijiet tat-test ċari, u erba 'għażliet ta' vultaġġ li jkopru applikazzjonijiet minn monitors tal-pressjoni tad-demm portabbli għal monitors tal-pazjenti.
Jekk qed tiżviluppa monitor tal-pressjoni tad-demm, monitor tal-pazjent NIBP, jew apparat ta 'terapija pnewmatika, ibgħat il-volum tal-pulzieri tiegħek, il-pressjoni fil-mira, il-vultaġġ tal-provvista, u l-limitu tal-istorbju lil SKOOCOM. Aħna ngħinuk tiddetermina jekk l-SC3203XPM huwiex adattat jew nirrakkomandaw verżjoni-imqabbla aħjar.
